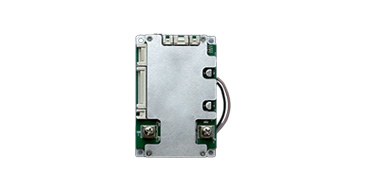

7-20串適用三元/鐵鋰40A-80A
發布時間：2025-07-12 17:52:05 點擊量：
型號:
氮化鎵保護板VS硅基MOS管保護板的優勢
優勢一：保護板子體積可以縮小約30%，
優勢二：功率器件的減少，保護板的溫度更低，大幅減少了板子熱量的產生。
優勢三：大電流或短路時自動均流特性更好，更安全。
優勢四：電能的轉化效率更高，損耗更低。
40-80A保護板特點
l 具有單體電壓、總體電壓檢測，過充、過放報警及保護功能。
l 具有充電、放電過流報警及保護功能。
l 具有電芯、MOS 溫度實時檢測功能；電芯高、低溫報警及保護功能； MOS高溫報警及保護功能。
l 具有對輸出短路的檢測及保護功能。
l 具有自動均衡功能，可以在充電和靜置時對不均衡的電芯進行均衡
l 軟件遠程控制功能，可通過平臺軟件方便地對電池的相關參數進行設置。
l RS485 通信，采用隔離通信方式。
l 電流積分功能【庫侖計】。
l SOC 計量：采用電流積分與開路電壓算法相結合。
l 支持單體電壓掉線檢測、單體電壓檢測、總電壓檢測。
l 實時定位；電池異常提醒；低電提醒；震動防盜報警；電子圍欄；軌跡回放；里程統計；空中升級；遠程控制充電放電功能；
l 實時監測電池電壓、電池電量SOC、充放電循環次數；實時監測電池溫度、BMS保護板溫度，實現雙重保護功能。
l 具有多種休眠及喚醒方式。
功能參數
功能 | 參數 | 功能 | 參數 |
串?dāng)?shù) | 7~20S | 4G全網通 | 內置 |
適用電池 | 三元鋰、磷酸鐵鋰 | 北斗GPS雙模 | 內置 |
持續放電電流 | 40A 80A 120A 300A | RS485接口 | HY2.0，2PIN ，200mm排線 |
芯片方案 | 鵬申AFE | 采樣排線 | HY2.0，15+7P ，500mm |
備電救援 | 支持 | UART接口 | 提供4.2V/1A供電 |
均衡方式 | 自動均衡 | 過流保護功能 | 充電、放電過流保護 |
SOC | 電流積分庫侖計 | 充放電開關 | 支持 |
顯示屏 | 支持RS485協議顯示屏 | 放打火 | 支持 |
電流配置
40A保護板 | |||||
功能 | 項目 | 最小值 | 典型值 | 最大值 | 單位 |
充電過流保護 | 充電保護電流 | 10 | 20 | 40 | A |
充電過流延時 | 10 | 1000 | 1280 | mS | |
充電過流釋放條件 | 延時 32S 后自動恢復 | ||||
放電過流保護 | 過流保護值 | 40 | 45 | 60 | |
放電過流保護延遲 | 1 | 32 | 64 | S | |
放電過流保護恢復條件 | 5 | 32 | 64 | S | |
短路保護
| 短路保護電流 | 150 | 200 | 300 | A |
短路保護延遲時間 | 80 | 200 | 320 | uS | |
短路保護恢復 | 斷開負載后約 2秒自動釋放 | ||||
短路功能測試條件 ：外接短路電阻小于80毫歐空開測試 | |||||
80A保護板 | |||||
功能 | 項目 | 最小值 | 典型值 | 最大值 | 單位 |
充電過流保護 | 充電保護電流 | 20 | 40 | 60 | A |
充電過流延時 | 10 | 1000 | 1280 | mS | |
充電過流釋放條件 | 延時 32S 后自動恢復 | ||||
放電過流保護 | 過流保護值 | 60 | 80 | 90 | A |
放電過流保護延遲 | 1 | 32 | 64 | S | |
放電過流保護恢復條件 | 5 | 32 | 64 | S | |
短路保護
| 短路保護電流 | 300 | 400 | 500 | A |
短路保護延遲時間 | 200 | 400 | 520 | uS | |
短路保護恢復 | 斷開負載后約 2秒自動釋放 | ||||
短路功能測試條件 ：外接短路電阻小于 80 毫歐空開測試 | |||||
